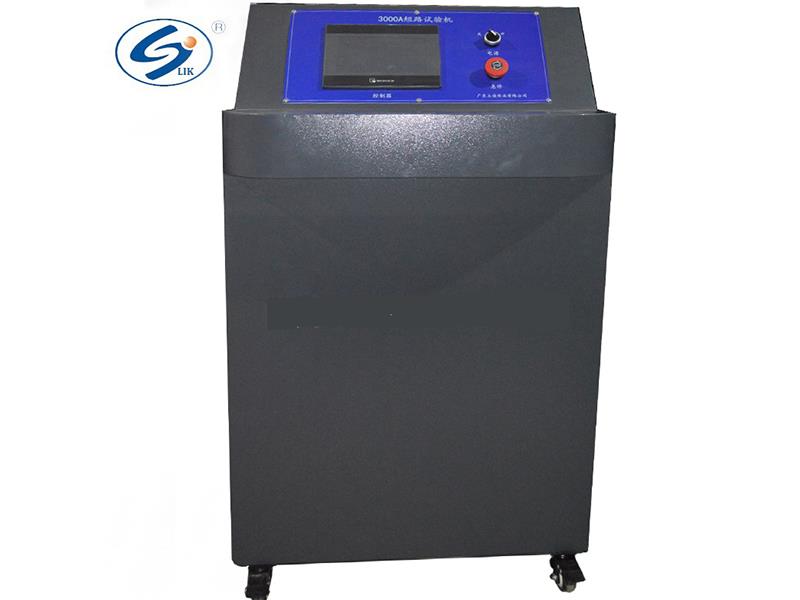

電池短路試驗機

　　1、遙控大電流短路設備歸納多種電池短路試驗機標準要求而設計，按標準要求短路設備必須符合內阻規模≤5mΩ，然后獲得試驗要求的zui大短路電流；另外，在短路設備的線路設計上也須可以承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路設備更安全，有效削減試驗設備的損耗，確保試驗數據的準確性。

　　2、試驗場所要求

　　本檢驗有一定危險性，檢驗時請用單獨的試驗機室進行檢驗，并在試驗室開觀察窗，以便記載電池短路時電壓，電流數據。

　　1、電源：220V/50 Hz，1.1KW；

　　2、標準：500*500*900(W*D*H)MM；

　　3、配套的高溫箱：內標準：550*450*550(W*D*H)MM；

　　4、設備總重量:150KG(左右）；

　　5、沖擊電壓：AC 1kv/1.2-50μs（峰值）1min；

　　6、可測電池zui大電壓：100V；

　　7、直流照應時間：≤5μs；

　　8、短路電流：1000A；

　　9、設備內阻：≤5mΩ；

　　10、動作時間：吸合時間/開釋時間≯30ms；

　　11、動作特性：冷態吸合電壓≯66％Us；

　　12、冷態開釋電壓：≯30％Us，≮5％Us；

　　13、機械壽命：30萬次；

　　14、電壽命：阻性負載5萬次，感性負載：阻性負載60％le，2萬次；

　　15、工作環境：溫度-10℃~100℃濕度10~90%無凝露；
